具有热调节功能的独立线性锂电池充电器--AP5054B

一　概述

AP5054B是一个完整的单片锂离子电池恒流/恒压 线性电源管理芯片，其SOT封装和极少的外围元件非常适合应用于便携式产品，而且AP5054B专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节 充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时， AP5054B将自动终止充电循环.当输入端（适配器或USB电源）拔掉后，AP5054B自动进入低电流状态，电池漏电流将降到0.5μA以下。AP5054B还可被设置于停止工作状态，使电流电流降到25μA。 其余特性包括：充电电流监测，欠压锁闭，自动再充电和状态引脚以显示充电结束。

二　特性

*可编程充电电流，可达750mA
*不需外接MOSFET, 传感电阻和隔离二极管
*用于单节锂离子电池、采用 SOT封装的完整线性充电器
*恒流/恒压充电和热度调节功能使得充电过程高效管理，而无过热危险
*直接从USB接口管理单节锂离子电池充电
*预设充电电压4.2V
*充电电流输出监控
*自动重新充电
*充电状态指示
*1/10充电电流终止充电
*停止工作状态电流25uA
*2.9V涓流充电阀值电压
*软启动限制浪涌电流
*5脚SOT-23封装形式

三　应用

*手机、 PDA、 MP3、 MP4
*充电器
*蓝牙、GPS导航仪

四　封装

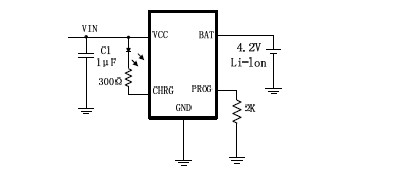

五　应用电路图
